应用
1、半导体晶圆、芯片特性测试；
2、LD激光器特性测试；
3、太阳能电池充放电、寿命测试；
4、传感器及材料测试；特点
1、四个完全独立的源测量通道，支持并行测试；
2、最大支持±30V，±500mA输出；
3、单通道最大3W输出/吸收功率，四通道最大支持12W；
4、最大电流电压分辨率低至10pA/100μV；
5、支持脉冲输出，脉宽低至100μs，占空比0~100%可调；
6、最高支持1MS/s采样率，适合高速信号采集和动态测试；
7、支持0.001~100 NPLC积分时间设置，兼顾高速及高精度测量；
8、支持陆续在、sweep、序列等多种工作模式；
9、支持4通道外同步触发，极性及占空比可调；
10、支持2线、4线测量，具备Guard输出保护；
11、支持标准SCPI指令集，给予完善的驱动及示例代码；规格
注： 1：所有通道与大地电气隔离， 但各通道共地（LO）。
2：FIMV模式下，100mA、500mA 档位，最小脉冲宽度可达100μs。 -
1）四个完全独立的源测量通道，支持并行测试
2）支持2/4线测量，具备Guard输出保护
3）支持脉冲输出，脉宽低至100μs，占空比0~100%可调
4）支持陆续在、sweep、序列等多种工作模式
5）支持标准源表SCPI指令集
6）支持千兆以太网及RS422接口 -

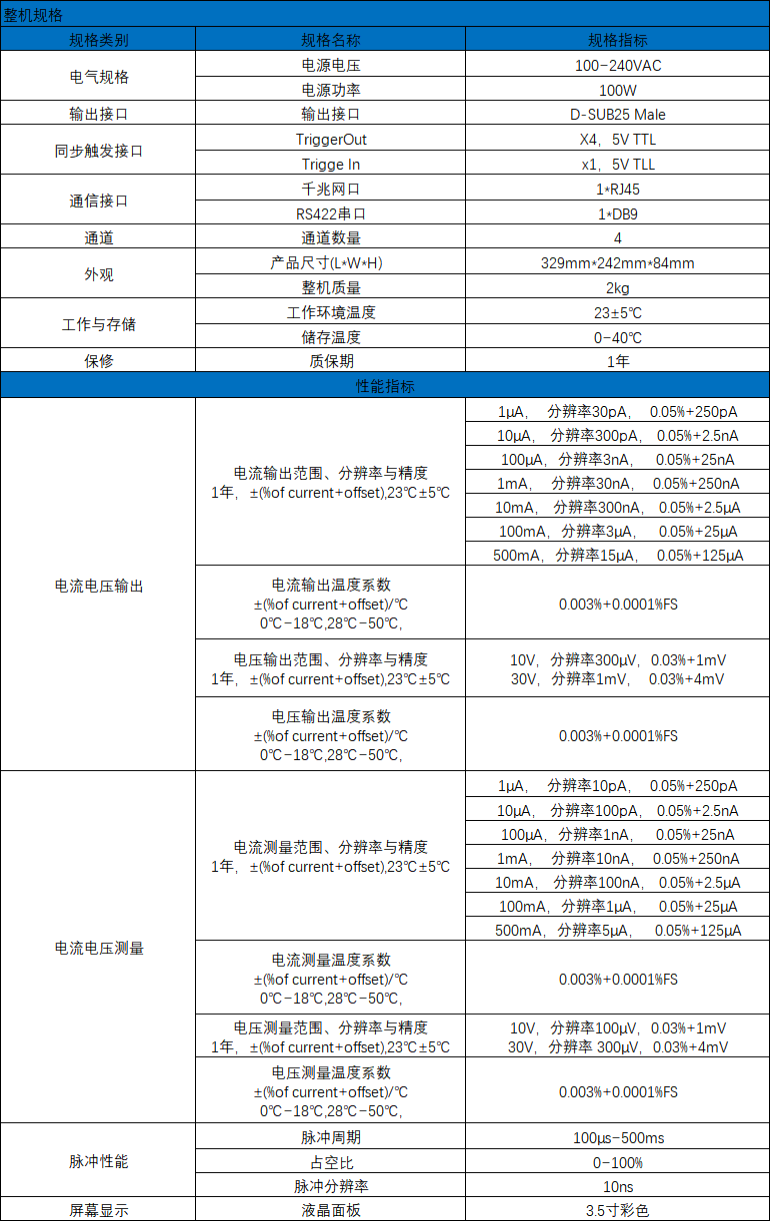

规格类别
规格名称
规格指标
电气规格
电源电压
电源功率
100~240VAC
100W
输出接口
输出接口
D-SUB25 Male
同步触发接口
TriggerOut
Trigge In
X4，5V TTL
x1，5V TLL
通信接口
千兆网口
RS422串口
1*RJ45
1*DB9
通道
通道数量
4
外观
产品尺寸(L*W*H）
整机质量
329mm*242mm*84mm
2kg
工作与存储
工作环境温度
储存温度
23±5℃
0~40℃
保修
质保期
1年
性能指标
电流电压输出
电流输出范围、分辨率与精度
1年，±(%of current+offset),23℃±5℃
1μA， 分辨率30pA， 0.05%+250pA
10μA， 分辨率300pA， 0.05%+2.5nA
100μA，分辨率3nA， 0.05%+25nA
1mA， 分辨率30nA， 0.05%+250nA
10mA， 分辨率300nA， 0.05%+2.5μA
100mA，分辨率3μA， 0.05%+25μA
500mA，分辨率15μA， 0.05%+125μA
电流输出温度系数
±(%of current+offset)/℃
0℃~18℃,28℃~50℃,
0.003%+0.0001%FS
电压输出范围、分辨率与精度
1年，±(%of current+offset),23℃±5℃
10V，分辨率300μV，0.03%+1mV
30V，分辨率1mV， 0.03%+4mV
电压输出温度系数
±(%of current+offset)/℃
0℃~18℃,28℃~50℃,
0.003%+0.0001%FS
电流电压测量
电流测量范围、分辨率与精度
1年，±(%of current+offset),23℃±5℃
1μA， 分辨率10pA， 0.05%+250pA
10μA， 分辨率100pA， 0.05%+2.5nA
100μA，分辨率1nA， 0.05%+25nA
1mA， 分辨率10nA， 0.05%+250nA
10mA， 分辨率100nA， 0.05%+2.5μA
100mA，分辨率1μA， 0.05%+25μA
500mA，分辨率5μA， 0.05%+125μA
电流测量温度系数
±(%of current+offset)/℃
0℃~18℃,28℃~50℃,
0.003%+0.0001%FS
电压测量范围、分辨率与精度
1年，±(%of current+offset),23℃±5℃
10V，分辨率100μV，0.03%+1mV
30V，分辨率 300μV，0.03%+4mV
电压测量温度系数
±(%of current+offset)/℃
0℃~18℃,28℃~50℃,
0.003%+0.0001%FS
脉冲性能
脉冲周期
100μs~500ms
占空比
0~100%
脉冲分辨率
10ns
屏幕显示
液晶面板
3.5寸彩色
