应用
1、光发射机性能测试；
2、电信号质量测试；特点
1、高分辨率、高采样率ADC；
2、电通道带宽高达50GHz；
3、光通道支持多种标准速率滤波器选件；
4、光接收器支持单模和多模接口；
5、支持NRZ和PAM4眼图测试；
6、SSPRQ码型锁定只需6秒；测试

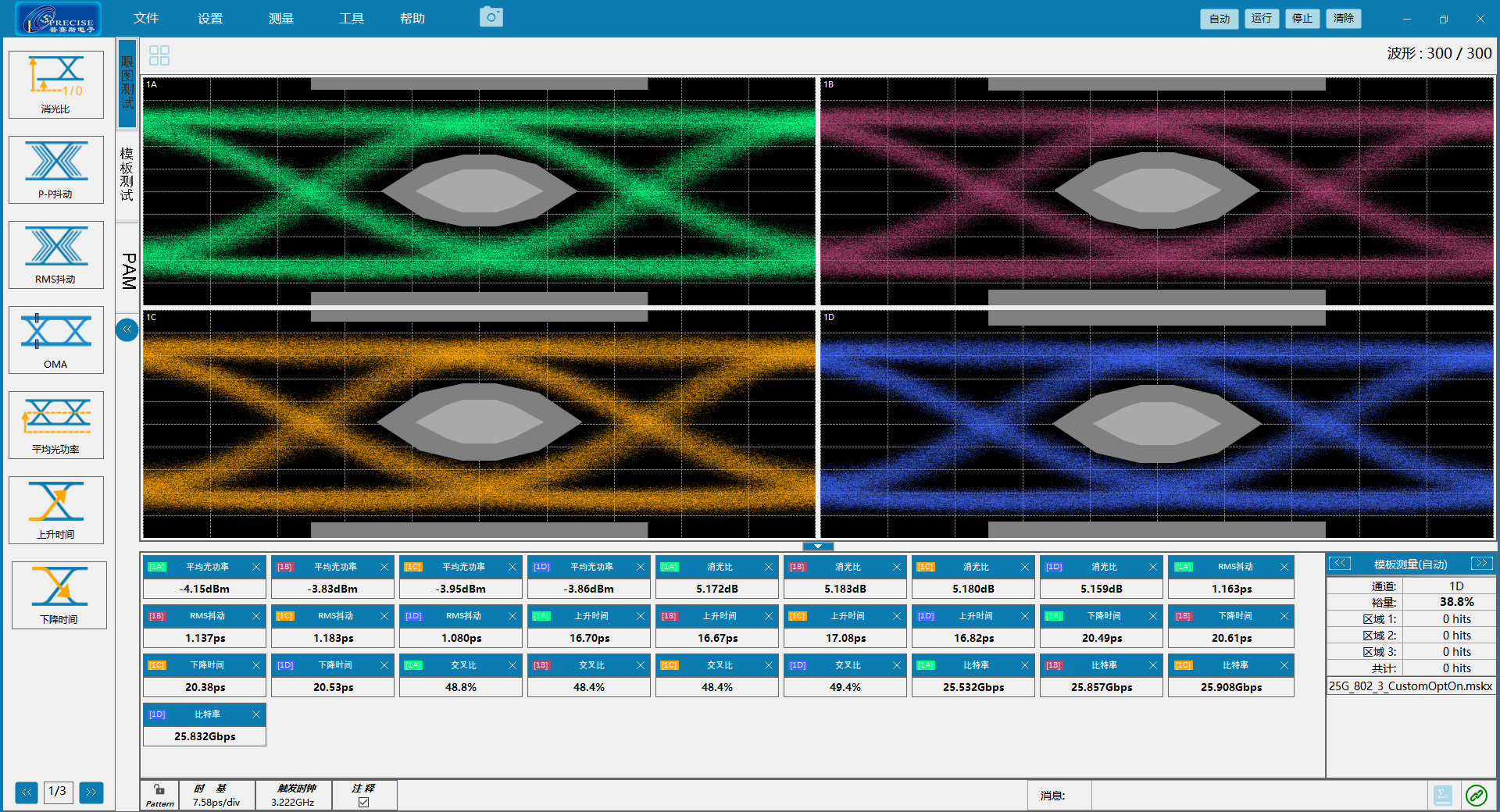

1、同时支持4路25.78Gbps NRZ光信号眼图测试；

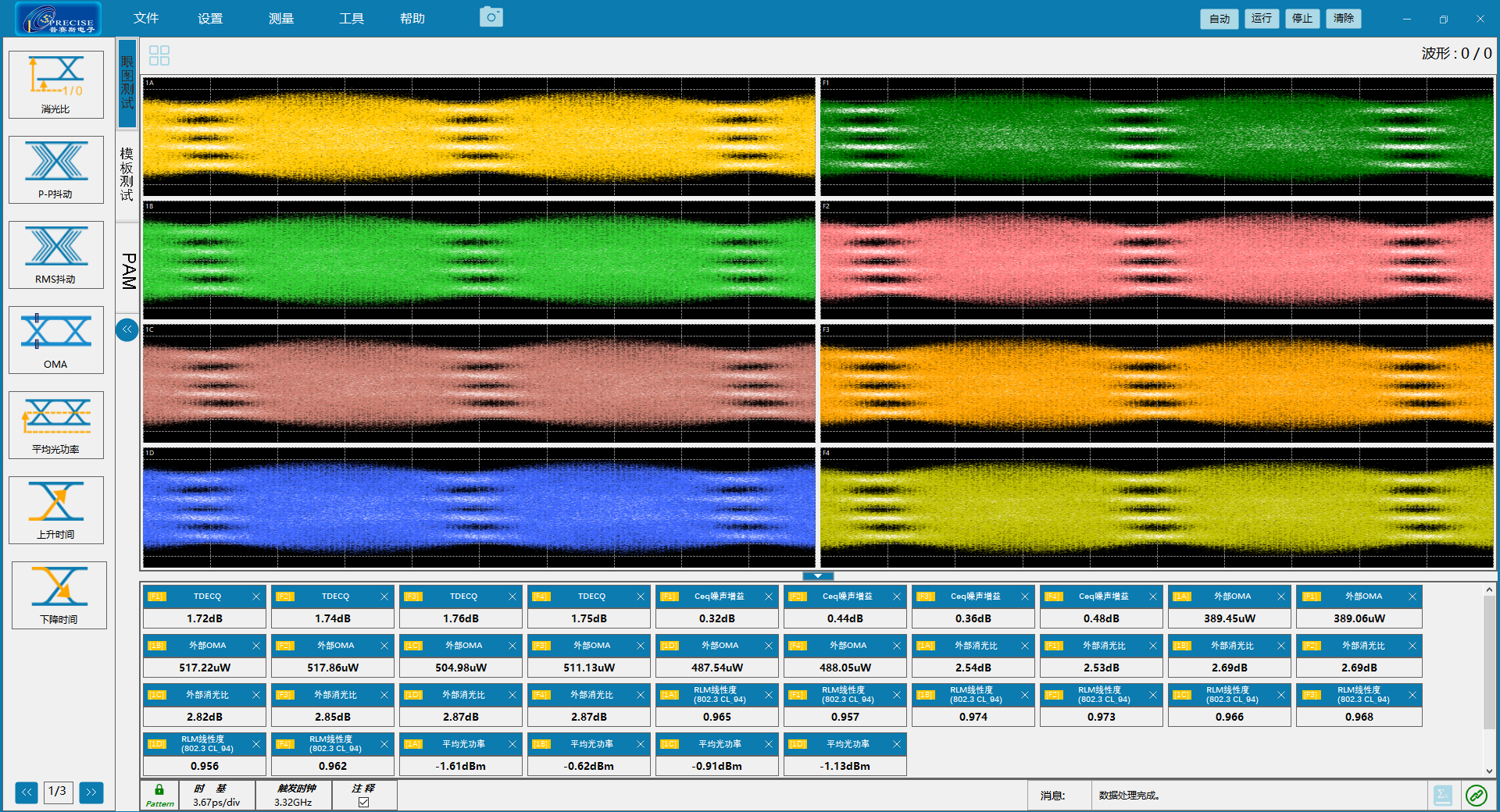

2、同时支持4路26.5625GBaud PAM4光信号眼图测试；

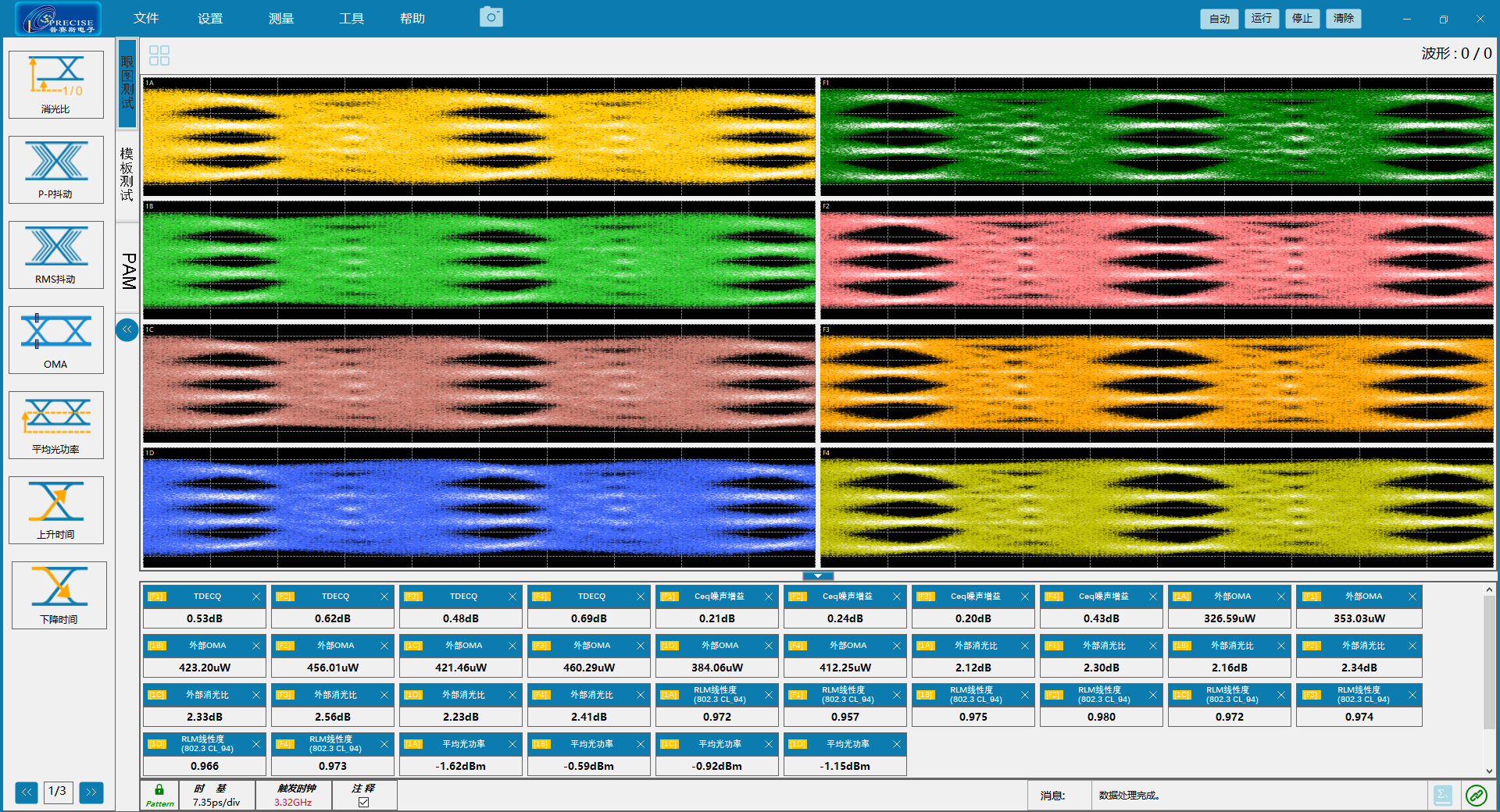

3、同时支持4路53.125GBaud PAM4光信号眼图测试；
规格
-
• 高分辨率、高采样率ADC
• 电通道带宽高达50GHz
• 光通道支持多种标准速率滤波器选件
• 光接收器支持单模和多模接口
• 支持NRZ和PAM4眼图测试• SSPRQ码型锁定只需6秒
-
光通道参数
参考值
光通道带宽
30GHz
波长范围
850nm~1650nm
标准波长
850/1310/1550nm
灵敏度
-12dBm
平均功率（一致性）
±0.1dB
消光比（一致性）
±0.1dB
模板裕量（一致性）
±2.5%
最大输入
（不破坏峰值功率）
+5dBm
最大输入
（线性测试范围）
0dBm
监测平均功率测量范围
-17dBm~+3dBm
输入回波损耗
30dB
光纤接入
62.5/125um FC/UPC
电通道参数
参考值
最大输入带宽
50GHz
最大输入范围
1Vpp
RMS噪声
<1mV
灵敏度
<50mV
输入阻抗
50Ω
回损
<-18dB
输入接口
3.5mm/2.92mm(Female)
触发参数
参考值
时钟输入带宽
100MHz~24GHz
时钟输入灵敏度
<50mV
触发最大输入信号
≤±2V
触发输入阻抗
50Ω
触发输入接口
3.5mm/2.92mm(Female)
时基间隔精度
<50fs
采样参数
参考值
采样点数
2048点/Waveforms
累计波形范围
无限制
刷新率
200Waveforms/S
整机参数
参考值
通道数
光通道x4
滤波器
25.78 Gb/s(25/50/100 Gb Ethernet)
26.56 Gb/s(400 Gb Ethernet)
27.95 Gb/s(OTU4)
28.05 Gb/s(32× Fiber Channel)
26.5625 Gbaud PAM4
28.9 Gbaud PAM4
53.125 Gbaud NRZ
53.125 Gbaud PAM4
12.4416G NRZ（50G PON）
24.8832G NRZ（50G PON）
49.7664G NRZ（50G PON）
温度监控
支持
通信接口
USB&LAN
远程控制
API & DLL
工作环境
温度：0~60℃
湿度：20~70%无冷凝
储存条件
温度：-35~80℃
湿度：10~70%无冷凝
海拔
高度：0~3000米
输入电源范围
AC 100~220V，50Hz
最大功率
30W
预热时间
10分钟
尺寸(L*W*H)
366x306x112mm
