200G误码仪

所属分类：

qy·球友会(中国)200G高速误码测试系统(PSS BERT18881)是一款200G高速信号的误码性能分析仪，支持9.95G---15G，24.33G---32G内任意选择速率，8路PPG，8路ED收发端信号可以同时或者独立工作，单路最高支持32G速率。 该系列设备有定时和陆续在两种检测模式，能够自定义各种不同的速率和测量所需的码型，且对极性、均衡等参数都能够调节，支持任意速率可调，便于研发端性能分析，可广泛应用于100G、200G模块及子系统研发生产等光测试场景。

  • 产品详情
  • 特点
  • 规格
  • 下载
    • 商品名称: 200G误码仪
    • 型号: PSS BERT18881
    • 描述: 支持8路10~32Gbps NRZ 信号测试

    qy·球友会(中国)200G高速误码测试系统(PSS BERT18881)是一款200G高速信号的误码性能分析仪，支持9.95G---15G，24.33G---32G内任意选择速率，8路PPG，8路ED收发端信号可以同时或者独立工作，单路最高支持32G速率。 该系列设备有定时和陆续在两种检测模式，能够自定义各种不同的速率和测量所需的码型，且对极性、均衡等参数都能够调节，支持任意速率可调，便于研发端性能分析，可广泛应用于100G、200G模块及子系统研发生产等光测试场景。

    应用
    1、SFP+,SFP28,QSFP28,QSFP56 模块测试；
    2、有源光缆 (AOC), 高速线缆 (DAC)测试；
    3、光器件及设备的测试 (BOSA,TOSA, ROSA)；
    4、高速集成电子电路、PCB、电子模块子系统及系统测试；



    特点
    1、多速率选择：9G95-15G、24G33-32G速率点，支持任意速率可调；
    2、8发8收独立通道误码仪测试功能；
    3、支持码型丰富：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31，User40；
    4、陆续在检测和定时检测；
    5、极性均衡可调节；
    6、输出眼图抖动信号低，上升时间短；
    7、给予二次开发接口；



    规格

  • • 多速率选择：9G95-15G、24G33-32G速率点，支持任意速率可调
    • 8发8收独立通道误码仪测试功能
    • 支持码型丰富：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31，User40
    • 陆续在检测和定时检测
    • 极性均衡可调节
    • 输出眼图抖动信号低，上升时间短

    • 给予二次开发接口

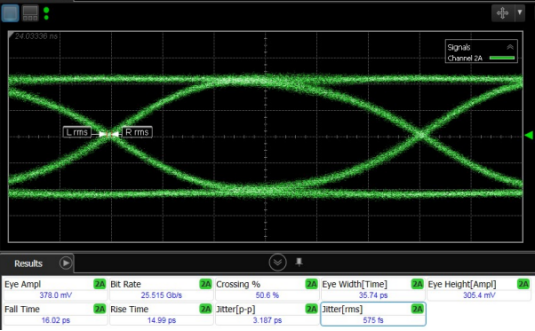

    电眼图，测试条件：25.78G，PRBS31

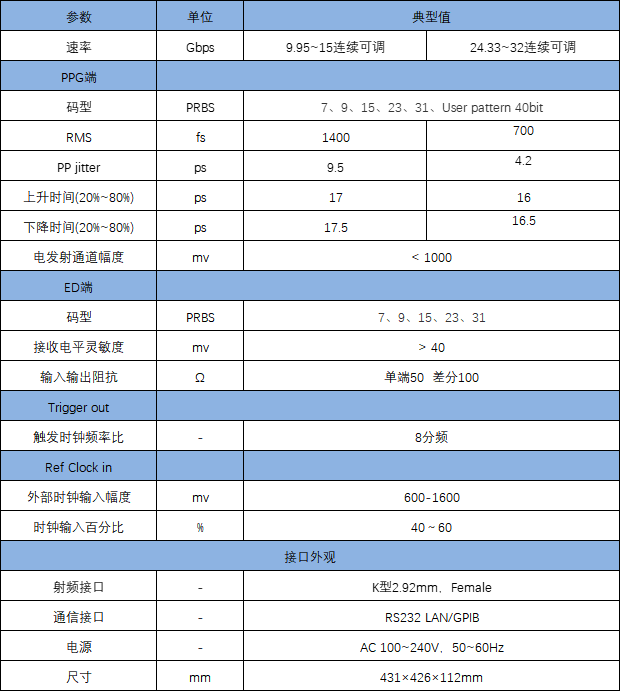

  • 参数

    单位

    典型值

    速率

    Gbps

    9.95~15陆续在可调

    24.33~32陆续在可调

    PPG端



    码型

    PRBS

    7、9、15、23、31、User pattern 40bit

    RMS

    fs

    1400

    700

    PP jitter

    ps

    9.5

    4.2

    上升时间(20%~80%)

    ps

    17

    16

    下降时间(20%~80%)

    ps

    17.5

    16.5

    电发射通道幅度

    mv

    < 1000

    ED端



    码型

    PRBS

    7、9、15、23、31

    接收电平灵敏度

    mv

    > 40

    输入输出阻抗

    Ω

    单端50  差分100

    Trigger out



    触发时钟频率比

    -

    8分频

    Ref Clock in





    外部时钟输入幅度

    mv

    600-1600

    时钟输入百分比

    %

    40～60

    射频接口

    -

    K型2.92mm，Female

    通信接口

    -

    RS232

    电源

    -

    AC 100~240V，50~60Hz，15W

    尺寸

    mm

    431×426×112mm
