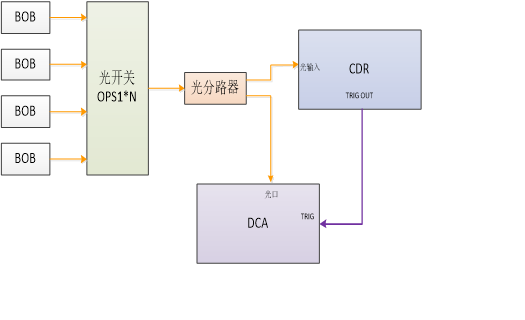

应用
1、PON网络产品测试；
2、光模块测试；
3、光电测试环境时钟提取；特点
1、通道测试：支持FC/UPC信号输入；
2、6.5M~11.3Gbps速率信号Auto Lock；
3、无需输入参考时钟；
4、支持输入数据速率回读功能；
5、超越SONET/SDH抖动传递、产生、容差要求；
6、支持可编程抖动传送宽带，支持G.8251OTN；
7、支持采样相位调整（5.65Gbps或更高）；
8、Loss信号检测及Loss of lock (LOL)信号锁定状态实时显示,便于观察；
9、高精度检测范围：光信号最低支持-15dBm信号输入；
10、支持设备按键操控，显示屏数据显示，不需外接电脑；
11、支持设备程控，给予二次开发接口；规格
-
•通道测试：支持FC/UPC信号输入
•6.5M~11.3Gbps速率信号Auto Lock
•无需输入参考时钟
•支持输入数据速率回读功能
•超越SONET/SDH抖动传递、产生、容差要求
•支持可编程抖动传送宽带，支持G.8251OTN
•支持采样相位调整（5.65Gbps或更高）
•Loss信号检测及Loss of lock (LOL)信号锁定状态实时显示,便于观察
•高精度检测范围：光信号最低支持-15dBm信号输入
•支持设备按键操控，显示屏数据显示，不需外接电脑
•支持设备程控，给予二次开发接口
-
参数
单位
最小值
典型值
最大值
备注
技术参数
数据范围
6.5Mbps
11.3Gbps
自适应
光信号输入范围
dB
-15
0
时钟锁定精度
ppm
±100
自动锁定时间
ms
0.5
24
输出抖动[1]
mUI
4.5
OC-192
5
8GFC
2.5
OC-48,12kHz至20MHz
0.7
OC-12,12kHz至5MHz
0.2
OC-3,12kHz至1.3MHz
时钟输出幅度
mV
200
655
差分幅度
阻抗
Ω
50
接口类型
AC耦合
单端
时钟分频
2/4/8/16
光接口
FC/UPC(62.5/125um)
电接口
Female SMA(3.5mm)
Trig接口
其他
额外功能
按键支持，显示屏
通讯接口
RS232
工作储存温度
℃
0～40
工作电压
AC100V～240V,50、60HZ
配备220V电源线
尺寸
mm
370×216×104mm
质保期
年
1
注[1]：具体抖动参数参考“抖动参数”表格。
抖动参数（锁相环特性）
参数
单位
最小值
典型值
最大值
备注
Jitter Transfer Bandwidth（BW）
OC-192
kHz
1064
1650
BW=3
294
529
OTN模式，BW=1
8GFC
kHz
1242
1676
OC-48
kHz
663
896
BW=4（默认值）
157
181
OTN模式，BW=1
OC-12
kHz
175
OC-3
kHz
44
Jitter Peaking
OC-192
dB
0.014
0.024
20kHz至80MHz
8GFC
dB
0.004
0.021
20kHz至80MHz
OC-48
dB
0.004
0.023
20kHz至10MHz
OC-12
dB
0.01
OC-3
dB
0.01
Jitter Generation
OC-192
UI rms
0.0045
0.0067
未滤波
UI p-p
0.076
未滤波
8GFC
UI rms
0.005
未滤波
UI p-p
0.044
未滤波
OC-48
UI rms
0.0025
12kHz至20MHz
UI rms
0.0046
未滤波
UI p-p
0.0156
12kHz至20MHz
UI p-p
0.0276
未滤波
OC-12
UI rms
0.0007
12kHz至5MHz
UI rms
0.0011
未滤波
UI p-p
0.0038
12kHz至5MHz
UI p-p
0.0076
未滤波
OC-3
UI rms
0.0002
12kHz至1.3MHz
UI rms
0.0003
未滤波
UI p-p
0.0008
12kHz至1.3MHz
UI p-p
0.0018
未滤波
Jitter Tolerance （BW=4默认值）
OC-192
UI p-p
4255
2000Hz
UI p-p
106
20kHz
UI p-p
3.78
400kHz
UI p-p
0.46
4MHz
UI p-p
0.42
80MHz
OC-48
UI p-p
1528
600Hz
UI p-p
378
6kHz
UI p-p
16.6
100kHz
UI p-p
0.7
1MHz
UI p-p
0.63
20MHz
OC-12
UI p-p
193
30Hz
UI p-p
44
300Hz
UI p-p
19.2
25kHz
UI p-p
0.82
250kHz
UI p-p
0.6
5MHz
OC-3
UI p-p
50
30Hz
UI p-p
24
300Hz
UI p-p
14.4
6500Hz
UI p-p
0.8
65kHz
UI p-p
0.61
1.3MHz
以上数据条件：输入数据模式PRBS 23，研讨耦合到100 Ω差分端接负载，I2C寄存器默认设置
