100G时钟恢复

所属分类：

qy·球友会(中国)时钟数据恢复系列是高性能、高性价比CDR产品，它可以从光模块或背板等环境数据信号中提取出低抖动时钟信号，系列产品覆盖24.33~28.05GBd NRZ/PAM4，49.76~56GBd NRZ/PAM4速率，支持800~1650nm全波段使用，操作简易便利，为高速光器件、光模块的信号完整性分析给予支持。

  • 产品详情
  • 特点
  • 规格
  • 下载
    • 商品名称: 100G时钟恢复
    • 型号: PSS CDR100G2
    • 描述: 支持24.33~28.05GBd NRZ/PAM4，49.76~56GBd NRZ/PAM4光信号时钟恢复

    qy·球友会(中国)时钟数据恢复系列是高性能、高性价比CDR产品，它可以从光模块或背板等环境数据信号中提取出低抖动时钟信号，系列产品覆盖24.33~28.05GBd NRZ/PAM4，49.76~56GBd NRZ/PAM4速率，支持800~1650nm全波段使用，操作简易便利，为高速光器件、光模块的信号完整性分析给予支持。

    应用

    1、高速光模块研发生产测试；
    2、器件研发生产测试；



    特点

    1、多速率测试，覆盖24.33~28.05GBd NRZ/PAM4，49.76~56GBd NRZ/PAM4速率；
    2、宽范围波长，支持800~1650nm波长范围；
    3、随机抖动低，锁定速度快，支持自动锁定；
    4、单多模兼容，接口FC/PC（50/125um）；
    5、高精度检测范围，光信号最低支持-10dBm；
    6、恢复的Clk频率可调，最高支持32分频；

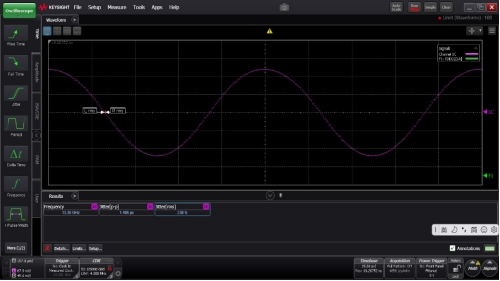

    Recover Clock Jitter(rms)@53.125GBd@1/4 Div



    规格

  • ·多速率测试，覆盖24.33~28.05GBd NRZ/PAM4，49.76~56GBd NRZ/PAM4速率

    ·宽范围波长，支持800~1650nm波长范围

    ·随机抖动低，锁定速度快，支持自动锁定

    ·单多模可根据客户实际功能选配

    ·高精度检测范围，光信号最低支持-10dBm/MM ,-13dBm/SM信号输入

    ·恢复的Clk频率可调，最高支持32分频

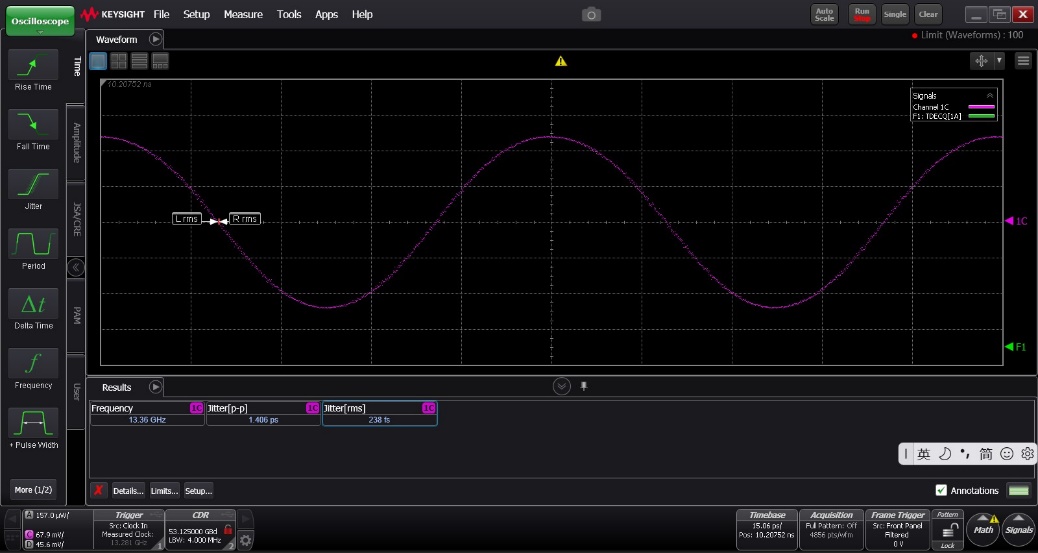

    Recover Clock Jitter(rms)@53.125GBd@1/4 Div



    400G DR4 N1077B与PSS CDR光眼图对比测试数据@53.125GBd SSPRQ

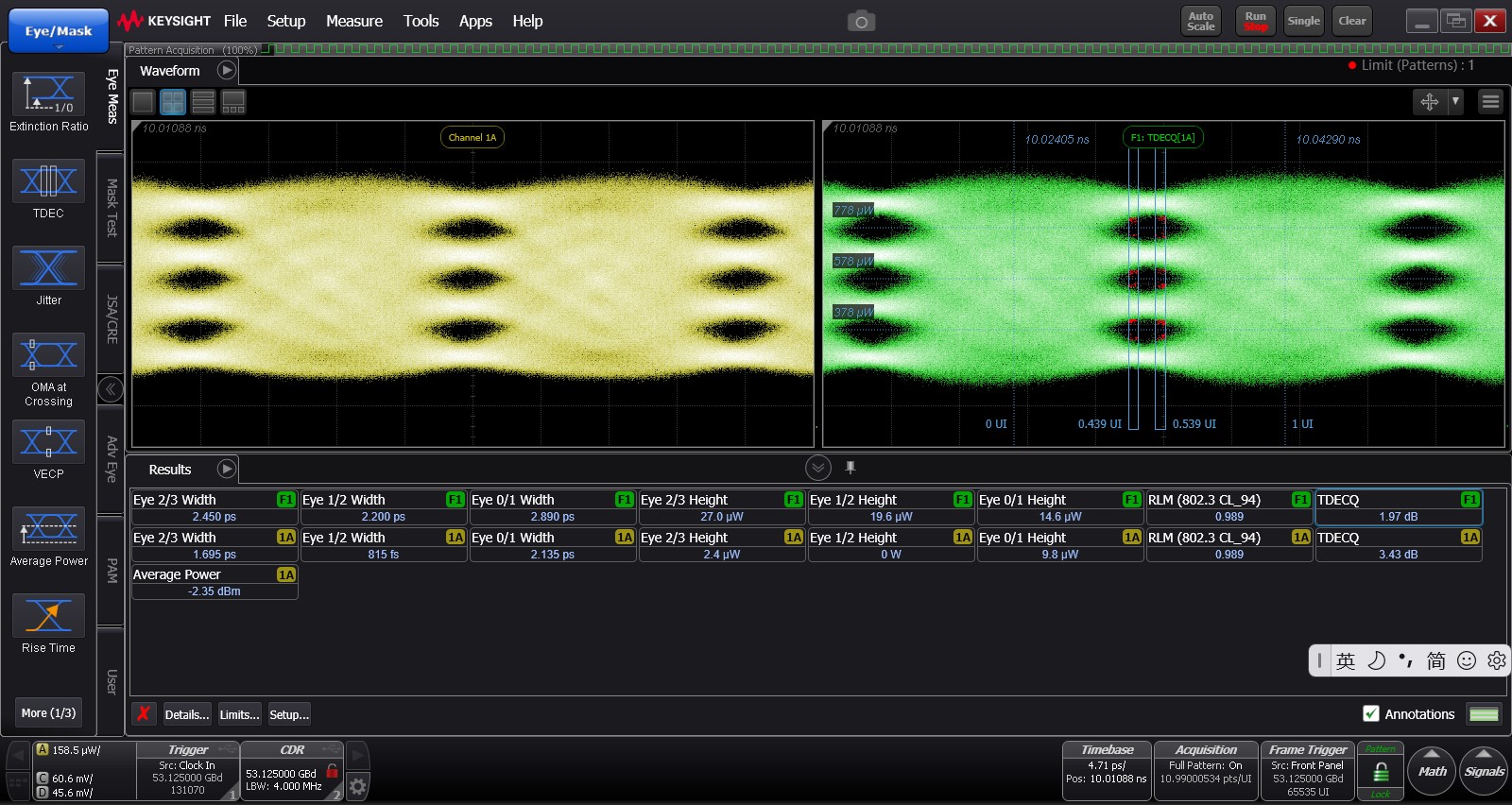

    N1092C + N1077B数据 @Power=-3.9dBm TDECQ=2.23dB

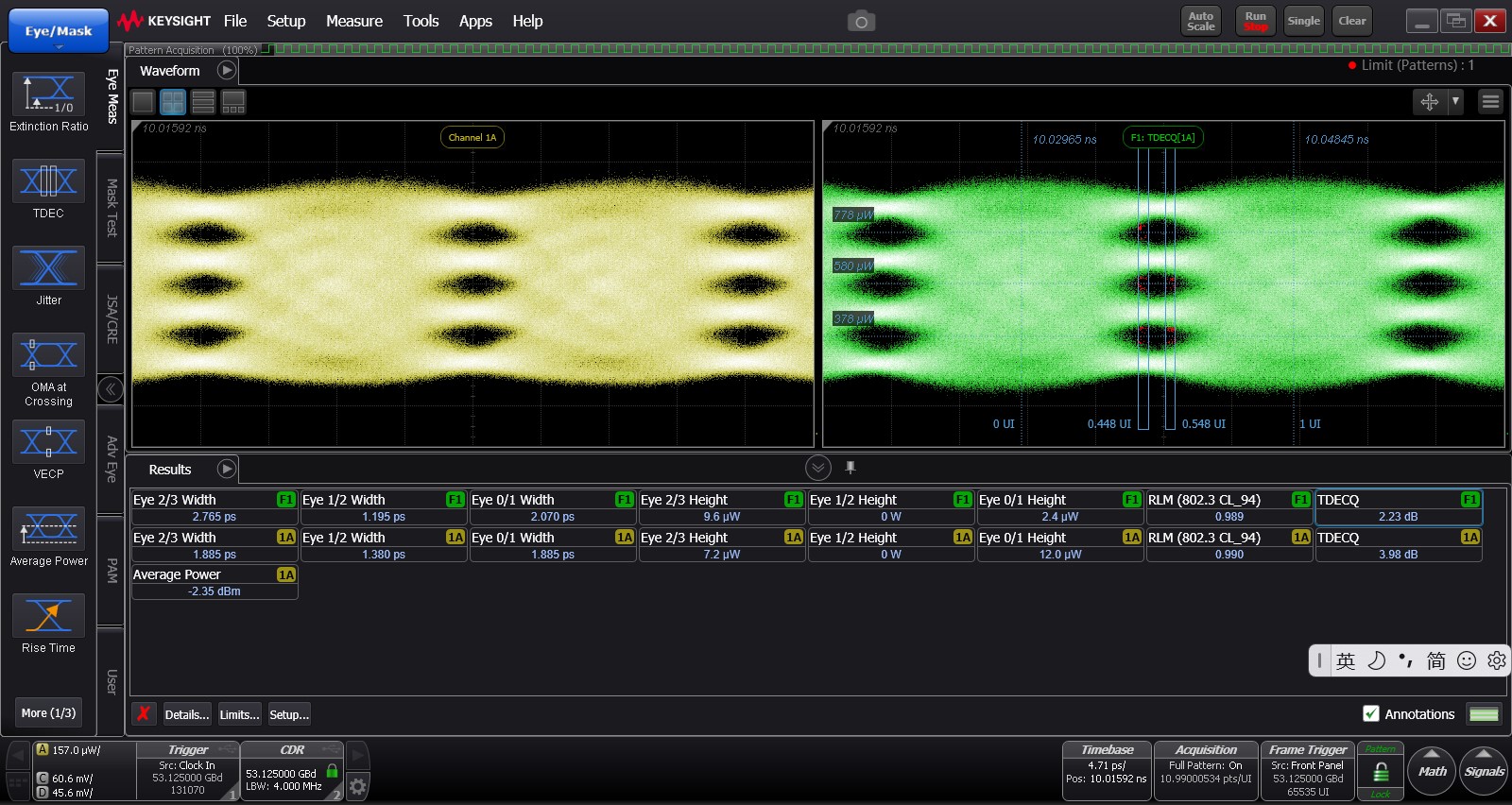

    N1092C + PSS 100GCDR数据 @Power=-3.9dBm TDECQ=1.97dB

  • 参数

    单位

    最小值

    典型值

    最大值

    备注

    信号调制类型



    NRZ/PAM



    输入速率范围

    GBd

    24.33



    28.05







    49.76



    56



    光信号输入范围

    dB

    -13



    4

    SM





    -10



    4

    MM

    时钟输出幅度

    mV



    250



    单端幅度

    环路带宽

    Mhz



    4



    AC耦合

    时钟分频



    2/4/8/16/32

    分频比

    额外功能



    按键支持，LED显示



    通讯接口



    RS232/GPIB/LAN



    光接口



    50um/125um

    SM-FC/PC





    9/125um

    MM-FC/PC

    时钟接口



    2.92mm Female



    工作储存温度

    ℃

    0～40



    工作电压



    AC 100~240V，50/60Hz



    尺寸

    mm

    306*112*366（宽×高×深）



    质保期

    年

    1
