15G误码仪

所属分类：

qy·球友会(中国)15G误码高速仪支持622M-15G高速信号的误码性能分析仪，BERT13441支持XFP、SFP+光接口及两路电发电收共四路高速信号。 能够自定义各种不同的速率和测量所需的码型，顺利获得指示灯的闪烁情况可以方便实时地反应检测结果。顺利获得与电脑的串口或选配GPIB、LAN通信，运用电脑界面检测模块的高速性能，并能够对检测结果加以保存。

  • 产品详情
  • 特点
  • 规格
  • 下载
    • 商品名称: 15G误码仪
    • 型号: PSS BERT13441
    • 描述: 支持4路0.622~15Gbps NRZ 信号测试，两光两电

    qy·球友会(中国)15G误码高速仪支持622M-15G高速信号的误码性能分析仪，BERT13441支持XFP、SFP+光接口及两路电发电收共四路高速信号。 能够自定义各种不同的速率和测量所需的码型，顺利获得指示灯的闪烁情况可以方便实时地反应检测结果。顺利获得与电脑的串口或选配GPIB、LAN通信，运用电脑界面检测模块的高速性能，并能够对检测结果加以保存。

    应用
    1、SFP+、QSFP+封装模块测试；
    2、PON类型模块或光猫测试 ；
    3、有源光缆 (AOC), 高速线缆 (DAC)测试；



    特点
    1、多通道模式：最多四通道独立工作；
    2、码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、User64bit；
    3、速率（Gbps）：0.622~15G，速率可定制；
    4、时钟：给予多路触发信号；

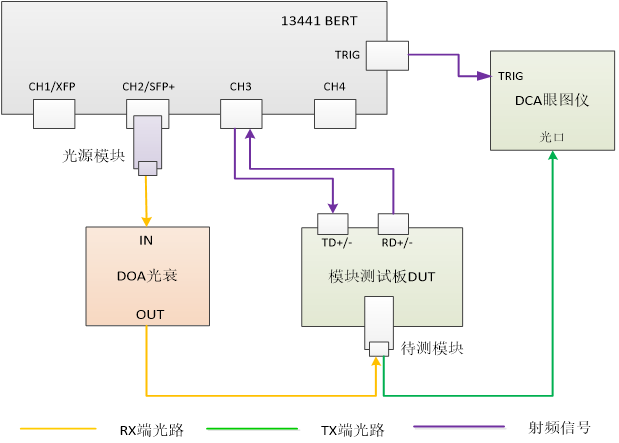

    5、支持光模块收发一体测试；



    规格



  • • 多通道模式：最多四通道独立工作
    • 码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、User64bit
    • ​​​​​​​速率（Gbps）：0.622~15G，速率可定制
    • 时钟：给予多路触发信号

    • 支持光模块收发一体测试



    ​​​​​​​

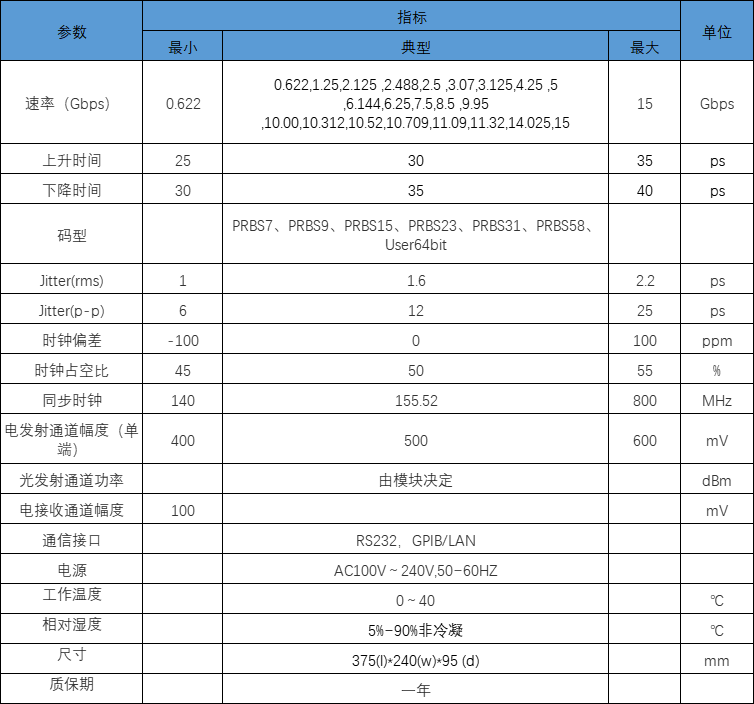

  • 参 数

    指 标

    通道数

    4

    通道形式

    光发光收、光发电收、电发电收

    速率(Gbps)

    0.622-15

    码型(Prbs)

    7、9、15、23、31、58、User64bit

    上升时间(20%~80%)

    25-35ps（Typical:30ps）

    下降时间(20%~80%)

    30-40ps（Typical:35ps）

    Jitter(Rms)

    1.2-2.2ps（Typical:1.6ps）

    Jitter(P-p)

    10-25ps（Typical:18ps）

    电发射通道幅度（差分）

    400-1100mV

    最小接收灵敏度（差分）

    ＜100mV

    同步时钟

    140-350MHz

    通信接口

    RS232（选配GPIB、LAN）

    电源

    AC100V～240V,50HZ

    尺寸(L*W*H)

    330×330×88mm

    备注：采用10.31Gbps、Prbs31条件测试电信号
